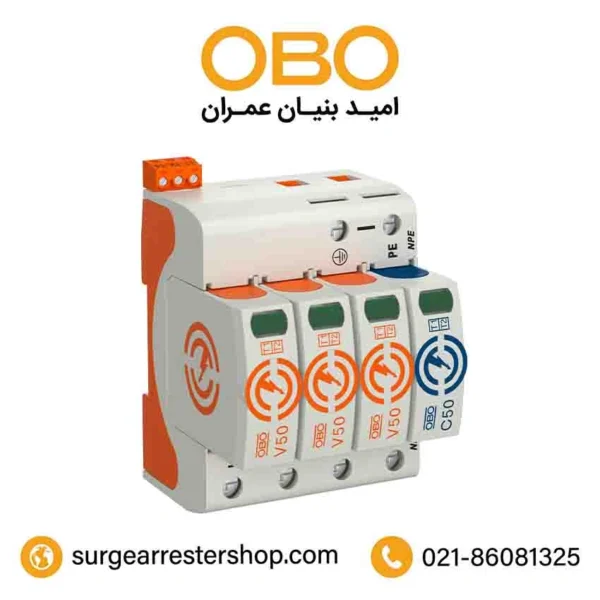

سرج ارستر 3 فاز کد 5093533

توضیح کوتاه محصول:

📌 کد فنی (Item no.): 5093533
📌 رده حفاظتی SPD: Type 1+2 (Class I+II) مطابق استاندارد EN 61643-11 / IEC 61643-1
📌 پیکربندی: ۳ فاز + نول/ارت (3+N/PE) — ۴ قطب
📌 ولتاژ نامی(AC): 230 V
📌 حداکثر ولتاژ پیوسته (AC): 280 V (L-N) / 255 V (N-PE)
📌 زمان پاسخ (Response time): < 25 ns
📌 اعلام از راه دور (Remote signalling): دارد — کنتاکت بدون پتانسیل (FS)
📌 نمایشگر وضعیت: نمایشگر بصری (Visual)
📌 نوع نصب: ریل DIN 35 mm
📌 درجه حفاظتی بدنه: IP20
📌 مقطع کابل قابل اتصال: تا 35 mm²

موجودی محصول:

فروخته شده:130

باقی مانده:180

نمودار تغییرات قیمت

تضمین کیفیت

ارسال سریع

تضمین قیمت

ضمانت کالا

به دلیل نوسانات بالای ارزی جهت دریافت قیمت با تلفن‌های ذیل تماس حاصل فرمایید

قیمت تمام شده محصول

57.981.000 تومان

180 عدد در انبار

پیشنهاد ما برای خرید

توضیحات

سرج ارستر 3 فاز 50 ولت کد 5093533

سرج ارستر ترکیبی سه فاز V50-3+NPE+FS-280 V از برند OBO Bettermann کد فنی 5093533 یک دستگاه حفاظت در برابر صاعقه و ولتاژهای گذرا (Lightning & Surge Protection) از نوع Type 1+2 (کلاس I+II) است که طراحی شده تا تجهیزات برقی تابلوهای اصلی و فرعی را در برابر ولتاژهای شدید (از جمله صاعقه یا surge شبکه) محافظت کند. این مدل دارای قابلیت اعلام وضعیت از راه دور (remote signalling) نیز هست که به کمک کنتاکت بدون پتانسیل می‌تواند به سیستم‌های مانیتورینگ هشدار دهد. این دستگاه معمولاً در پروژه‌های ساختمانی و صنعتی برای برقراری هم‌پتانسیال‌سازی حفاظت در برابر صاعقه در ساختمان‌ها با استانداردهای حفاظت کلاس III و IV استفاده می‌شود.

📄 مشخصات فنی کامل

پارامتر / ویژگی	شرح / مقدار
نام محصول	Combination arrester V50, 3-pole + NPE with remote signalling, 280 V
کد فنی (Item no.)	5093533
رده SPD	Type 1+2 (EN 61643-11) – Class I+II – UL 1449 Type 4
ولتاژ نامی AC (50/60 Hz)	230 V
حداکثر ولتاژ پیوسته (AC)	280 V (L-N) / 255 V (N-PE)
جریان تخلیه نامی (8/20 µs)	30 kA
بیشینه جریان تخلیه (8/20 µs)	50 kA
جریان صاعقه (10/350 µs)	12.5 kA/pole – تا 50 kA در کل
سطح حفاظت ولتاژ (Protection Level Up)	≤ 1.3 kV (L-N) / ≤ 1.5 kV (N-PE)
ولتاژ باقیمانده (Residual Voltage)	0.7 kV @1 kA / 0.8 kV @5 kA / 1.0 kV @12.5 kA
زمان پاسخ (Response Time)	≤ 25 ns (L-N) / ~100 ns (N-PE)
شماره قطب	4 (3 فاز + نول/ارت)
توان اتصال سیم	1.5 mm² – 35 mm² (AWG 16 – 2)
نوع نصب	DIN rail 35 mm
درجه حفاظتی (IP Rating)	IP20
نمایش وضعیت	نمایشگر بصری (optical status indicator)
اعلام از راه دور (Remote Signalling)	دارد — کنتاکت بدون پتانسیل برای سیستم نظارتی
فیوز/Breaker پیشنهادی	≤ 160 A gL/gG
محدوده دمای کاری	–40 °C تا +80 °C
استانداردها	EN 61643-11, IEC 61643-1, UL 1449, VDE, KEMA, ÖVE

🏠 کاربردها

این سرج ارستر مناسب برای:

حفاظت از تابلوهای برق اصلی و فرعی در ساختمان‌های مسکونی، اداری یا صنعتی.
ایجاد هم‌پتانسیال‌سازی حفاظت صاعقه (Lightning Equipotential Bonding) طبق استانداردهای VDE/IEC.
سیستم‌های ۳ فاز با نول/ارت (3+N/PE) که نیاز به حفاظت قوی در برابر surge/صاعقه دارند.
پروژه‌های با نیاز به اعلام وضعیت از راه دور — برای کنترل و مانیتورینگ عملکرد محافظت.

✅ مزایا

✔ حفاظت جامع Type 1+2: توانایی تخلیه هم ولتاژهای معمولی و هم جریان‌های ایجادشده توسط صاعقه.
✔ ظرفیت تخلیه بالا: تا 50 kA (8/20 µs) و 50 kA (10/350 µs) برای شرایط شدید.
✔ اعلام وضعیت از راه دور (FS): امکان اتصال به سیستم‌های نظارتی و اتوماسیون.
✔ نمایشگر بصری وضعیت: به‌راحتی می‌توانید سلامت دستگاه را مشاهده کنید.
✔ سازگار با سیستم‌های استاندارد برق سه‌فاز: مناسب برای شبکه‌های TN-S، TN-C-S و TT

⚠️ محدودیت‌ها / نکات مهم

⚠ درجه حفاظتی IP20: این مدل باید داخل تابلو برق یا محفظه محافظت‌‌شده نصب شود و در معرض مستقیم آب یا گردوغبار نباشد.
⚠ نیاز به اتصال زمین استاندارد: اتصال صحیح به ارت (PE) برای عملکرد کامل ضروری است.
⚠ بررسی دوره‌ای پس از رویدادهای شدید: پس از عبور surge قوی یا صاعقه باید وضعیت نمایشگر بررسی و در صورت لزوم تعویض شود.

📈 نتیجه‌گیری

سرج ارستر V50-3+NPE+FS-280 V یک راهکار **حرفه‌ای، قابل اعتماد و استاندارد» برای حفاظت جامع در برابر ولتاژهای گذرا و جریان‌های صاعقه در سیستم‌های برق سه‌فاز است. وجود اعلام از راه دور و نمایشگر بصری آن را به گزینه‌ای ایده‌آل برای پروژه‌های بزرگ، تابلوهای اصلی و کاربردهایی تبدیل می‌کند که نیاز به کنترل و مانیتورینگ دقیق دارند.

برای خرید سرج ارستر و یا اطلاع از قیمت انواع اسپارک گپ و سرج ارستر برندهای مطرح ایران و دنیا کافیست از طریق تماس با شماره 88857269-021 – 5040338-0901 دفتر از قیمت انواع ارستر و مشاوره رایگان قبل از خرید بهرهمند شوید.گروه صنعتی امید بنیان ایران(پرسیکا و OBO) همواره در کنار شما هستند.

توضیحات تکمیلی

کد فنی (Item no.):	5093533
رده حفاظتی (SPD):	Type 1+2 (Class I+II) مطابق استاندارد EN 61643-11 / IEC 61643-1
پیکربندی:	۳ فاز + نول/ارت (3+N/PE) — ۴ قطب
ولتاژ نامی (AC):	230 V
حداکثر ولتاژ پیوسته (AC):	280 V (L-N) / 255 V (N-PE)
جریان صاعقه (10/350 µs):	12.5 kA/pole و تا 50 kA (کل)
حداکثر جریان تخلیه (8/20 µs):	50 kA
جریان تخلیه نامی (8/20 µs):	30 kA
سطح حفاظت ولتاژ (Protection level [L-N]):	≤ 1.3 kV
زمان پاسخ (Response time):	< 25 ns
اعلام از راه دور (Remote signalling):	دارد — کنتاکت بدون پتانسیل (FS)
مایشگر وضعیت:	نمایشگر بصری (Visual)
نوع نصب:	ریل DIN 35 mm
درجه حفاظتی بدنه:	IP20
مقطع کابل قابل اتصال:	تا 35 mm²
حداکثر جریان حفاظتی فیوز ورودی پیشنهادی:	160 A
بازه دمای کاری:	–40 °C تا +80 °C
استانداردهای تأییدیه:	VDE, KEMA, UL, ÖVE

نظرات (0)

نقد و بررسی‌ها

هنوز بررسی‌ای ثبت نشده است.

.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.

دیتاشیت

دیتاشیت: سرج ارستر Combination arrester V50, 3-pole + NPE with FS 280 V برای دانلود دیتاشیت بر روی لینک کلیک نمایید.

سؤالات متداول (FAQ)

سؤال: این سرج ارستر دقیقاً چه کاری انجام می‌دهد؟
این دستگاه یک حفاظت‌کننده ولتاژ گذرا و صاعقه (SPD) از نوع ترکیبی Type 1+2 است که شبکه برق سه‌فاز + نول (3+N/PE) را در برابر نوسانات شدید، موج‌های صاعقه و surge محافظت می‌کند. در هنگام افزایش ناگهانی ولتاژ، انرژی اضافی تخلیه و به مسیر زمین هدایت می‌شود تا از آسیب رسیدن به تجهیزات برق جلوگیری شود.
«Remote signalling» یعنی چه و چه مزیتی دارد؟
نسخه این محصول مجهز به کنتاکت بدون پتانسیل برای اعلام وضعیت از راه دور است؛ یعنی می‌توان از طریق سیستم مانیتورینگ یا اتوماسیون متوجه شد که آیا دستگاه فعال شده یا نیاز به تعویض دارد — بدون اینکه نمایشگر دستگاه را به‌صورت فیزیکی چک کنیم.
تفاوت این مدل با یک سرج ارستر معمولی چیست؟
این مدل از کلاس Type 1+2 است؛ یعنی علاوه بر حفاظت در برابر ولتاژهای گذرا معمولی (surge)، می‌تواند جریان‌های ناشی از صاعقه القایی یا مستقیم را نیز تخلیه کند — این سطح از حفاظت نسبت به SPDهای معمولی (مثلاً فقط Type 2) قوی‌تر است.
این محصول را باید کجا نصب کرد؟
این سرج ارستر باید در تابلو اصلی برق ساختمان (یا تابلوهای ورودی) نصب شود تا حفاظت تجهیزات در کل مدار برق برقرار گردد. محل نصب استاندارد آن روی ریل DIN 35 mm است و باید در محفظه‌ای قرار گیرد که در معرض آب یا گردوغبار شدید نباشد (IP20).
آیا پس از یک رویداد surge باید ارستر را تعویض کرد؟
بله. پس از مواجهه با ولتاژ گذرای شدید یا صاعقه القایی، عملکرد داخلی وارستور تغییر می‌کند و در حفاظت‌های بعدی کیفیتش کاهش می‌یابد. بهتر است وضعیت دستگاه (نمایشگر بصری یا اعلام راه دور) را بررسی کرده و در صورت نشان‌دهی خرابی، آن را تعویض کنید.
این مدل برای چه نوع شبکه‌ی برقی مناسب است؟
این ارستر برای شبکه‌های سه‌فاز با نول/ارت (3+N/PE) طراحی شده و با استانداردهای رایج شبکه‌های TN-S، TN-C-S و TT سازگار است، و برای ساختمان‌های مسکونی، اداری و صنعتی سبک مناسب است.
آیا نیازی به فیوز قبل از این ارستر هست؟
طبق اطلاعات فنی، برای ایمنی کامل و جلوگیری از آسیب به دستگاه در صورت اضافه‌بار، بهتر است فیوز یا breaker مناسب (تا 160 A) قبل از ارستر نصب شود تا حفاظت اضافه نیز برقرار شود.
