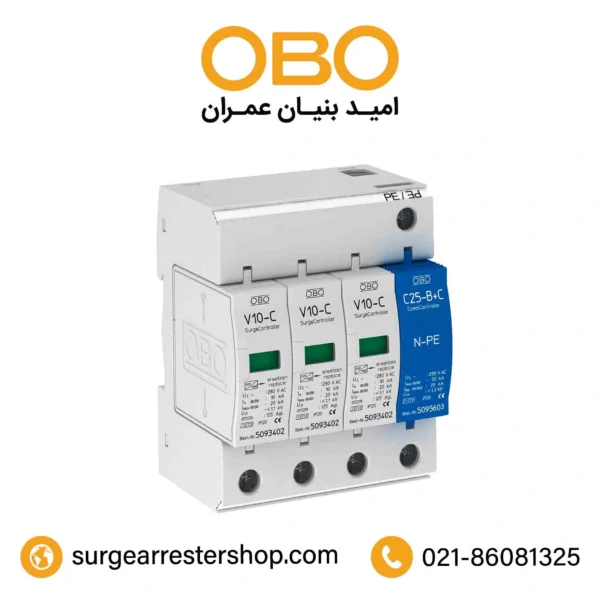

سرج ارستر 3 پل کد فنی 5094920
توضیح کوتاه محصول:
مشخصات کلی
- 📌 کد محصول: 5094920
- 📌 کلاس حفاظتی(SPD): Type 2 + Type 3
- 📌 پیکربندی: ۳ فاز + نول/ارت (3 + N/PE) (سهپل + N/PE)
- 📌 ولتاژ نامی(AC): 230 V
- 📌 حداکثر ولتاژ پیوسته قابل تحمل (AC, L–N): 280 V
- 📌 حداکثر ولتاژ نول-به-ارت (N–PE): 255 V
- 📌 نصب: ریل DIN 35 mm (DIN-rail mount)
- 📌 گستره مقطع سیم قابل اتصال: ۲.۵ تا ۳۵ mm² (سیم سخت یا انعطافپذیر)
- 📌 درجه حفاظتی بدنه: IP20 — مناسب برای نصب داخل تابلو برق محافظتشده
- 📌 بازه دمای کاری: –40 °C تا +80 °C
موجودی محصول:
نمودار تغییرات قیمت
تضمین کیفیت
ارسال سریع
تضمین قیمت
ضمانت کالا
به دلیل نوسانات بالای ارزی جهت دریافت قیمت با تلفنهای ذیل تماس حاصل فرمایید
قیمت تمام شده محصول
28.990.500 تومان
168 عدد در انبار
پیشنهاد ما برای خرید
سرج ارستر 3 پل کلاس 2 و 3 کد فنی 5094920
سرج ارستر V10-3+NPE-280 V از OBO یک SPD (surge protection device) در کلاس Type 2+3 است که برای حفاظت در برابر ولتاژهای گذرا (surges / نوسانات ناگهانی برق) طراحی شده. این مدل مخصوص سیستمهای سهفاز + نول/ارت (3 فاز + N/PE) است و برای تابلوهای اصلی یا فرعی در ساختمانها (مسکونی، اداری، صنعتی سبک) کاربرد دارد. این واحد شامل بدنه و ماژول اصلی است (پیشمونتاژ) و آماده اتصال به شبکه است. ساختار آن طوری است که در صورت وقوع surge، جریان اضافی میان خطوط فاز، نول و ارت از طریق وارستورها به زمین منتقل میشود؛ بدین ترتیب از آسیب به تجهیزات الکتریکی و الکترونیکی جلوگیری میکند.
📄 مشخصات فنی
| پارامتر / ویژگی | مقدار / توضیح |
|---|---|
| کد محصول (Item no.) | 5094920 |
| کلاس SPD / نوع حفاظتی | Type 2 + Type 3 ( کلاس II + III ) مطابق استاندارد EN 61643-11 |
| ولتاژ نامی AC (50/60 Hz) | 230 V |
| حداکثر ولتاژ پیوسته قابل تحمل (AC) | 280 V AC (L–N) |
| حداکثر ولتاژ نول-به-ارت (N–PE) | 255 V |
| پیکربندی قطبها | 3 پل + N/PE (3 + N/PE) — مناسب برای سیستم سهفاز + نول/ارت |
| جریان تخلیه نامی (8/20 µs) | 10 kA (L–N)، 30 kA (N–PE) |
| جریان تخلیه کل (Arrester surge current 8/20) | 40 kA (کل) |
| حداکثر جریان تخلیه (8/20 µs) | 20 kA (L–N)، 50 kA (N–PE) |
| سطح حفاظتی ولتاژ (Protection level, Up) | < 1.1 kV |
| زمان پاسخ (Response time) | < 25 نانوثانیه |
| مقطع سیم قابل اتصال | 2.5 – 35 mm² (سیم سخت یا انعطافپذیر) |
| روش نصب | ریل DIN 35 mm (Hat-rail 35 mm) |
| درجه حفاظتی بدنه (IP Rating) | IP20 — مناسب برای نصب داخل تابلو برق محافظتشده |
| بازه دمای کاری | –40 °C تا +80 °C |
| تطابق شبکهها | مناسب برای شبکههای TN-S, TN-C-S, TT و سیستمهای سهفاز + نول/ارت استاندارد |
✅ مزایا
- پوشش کامل برای سیستم سهفاز + نول/ارت (3 + N/PE) — مناسب برای ساختمانهای سهفاز، تابلوهای صنعتی و اداری.
- حفاظت مؤثر در برابر surge / ولتاژهای گذرا — جریان تخلیه تا 40 kA و سطح حفاظتی پایین (< 1.1 kV) تضمین حفاظت تجهیزات حساس.
- نصب سریع و آسان روی ریل DIN — مناسب برای تابلوهای برق استاندارد.
- مقطع سیم قابل پشتیبانی گسترده — انعطاف در انتخاب کابل با مقاطع گوناگون.
- مقاومت محیطی بالا — کار در دمای –40 تا +80 °C؛ مناسب برای پروژههای متنوع.
- امکان استفاده در شبکههای معمول (TN, TT و غیره) — راحتی در تطبیق با غالب سیستمهای برقی.
- ساختار پیشمونتاژ و آماده اتصال — کاهش زمان نصب و خطاهای احتمالی در مونتاژ.
⚠️ محدودیتها / نکات مهم
- درجه حفاظتی IP20: باید داخل تابلو یا محفظهای نصب شود — مناسب برای فضاهای بسته، نه محوطههای باز یا مرطوب.
- مانند اکثر SPDها: پس از وقوع surge باید وضعیت عملکرد بررسی شود — اگر دستگاه فعال شده باشد، ممکن است نیاز به تعویض باشد.
- برای ایمنی کامل: باید کابل زمین (PE/N) و سیم نول/ارت به درستی متصل باشد تا عملکرد بهینه حاصل شود.
- در پروژههایی که احتمال ولتاژهای فوقالعاده بالا (صاعقه مستقیم یا افت ولتاژ شدید) وجود دارد — ممکن است به ارستر تخصصیتر (کلاس 1 + 2) نیاز باشد.
🏠 کاربردهای پیشنهادی
- ساختمانهای مسکونی یا اداری با سیستم سهفاز + نول/ارت
- تابلوهای اصلی و فرعی (main / sub-distributors) در ساختمانهای چندواحدی یا صنعتی سبک
- کارگاهها، مغازهها، یا دفاتر با مصرف سهفاز
- مکانهایی که تجهیزات حساس الکترونیکی یا برقی دارند — برای حفاظت از نوسانات برق
- ساختمانهایی در مناطق با احتمال نوسان برق یا surge (مثلاً مناطق با طوفان، تغییرات شبکه)
برای خرید سرج ارستر و یا اطلاع از قیمت انواع اسپارک گپ و سرج ارستر برندهای مطرح ایران و دنیا کافیست از طریق تماس با شماره 88857269-021 – 5040338-0901 دفتر از قیمت انواع ارستر و مشاوره رایگان قبل از خرید بهرهمند شوید.گروه صنعتی امید بنیان ایران (پرسیکا و OBO) همواره در کنار شما هستند.
| کد محصول: |
5094920 |
|---|---|
| نوع spd: |
Type 2 + Type 3 مطابق با استاندارد EN 61643-11 / IEC 61643-1 |
| پیکربندی: |
۳ فاز + نول/ارت (3 + N/PE) (سهپل + N/PE) |
| ولتاژ نامی ac: |
230 V |
| حداکثر ولتاژ پیوسته قابل تحمل (AC, L–N): |
280 V |
| حداکثر ولتاژ نول-به-ارت (N–PE): |
255 V |
| جریان تخلیه نامی (8/20 µs): |
10 kA (L–N) / 30 kA (N–PE) |
| بیشینه جریان تخلیه (8/20 µs): |
20 kA (L–N) / 50 kA (N–PE) — کل 40 kA |
| سطح حفاظت ولتاژ (Protection level Up): |
≤ 1.1 kV (L–N) / ≤ 1.2 kV (N–PE) |
| زمان پاسخ (Response time): |
< 25 نانوثانیه |
| نصب: |
ریل DIN 35 mm (DIN-rail mount) |
| گستره مقطع سیم قابل اتصال: |
۲.۵ تا ۳۵ mm² (سیم سخت یا انعطافپذیر) |
| درجه حفاظتی بدنه: |
IP20 — مناسب برای نصب داخل تابلو برق محافظتشده |
| بازه دمای کاری: |
–40 °C تا +80 °C |
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
دیتاشیت: سرج ارستر Surge arrester V10 3-pole + NPE 280 V برای دانلود بر روی لینک کلیک نمایید.
- در چه شرایط محیطی و کجا باید آن را نصب کرد؟
نصب باید داخل تابلو برق یا محفظهای با محافظت مناسب انجام شود — زیرا درجه حفاظت بدنه (IP Rating) این ارستر IP20 است، یعنی نباید در معرض مستقیم آب، رطوبت زیاد یا گرد و غبار شدید قرار گیرد.
دمای کاری مجاز بین –40 تا +80 درجه سانتیگراد است. - آیا این ارستر تمام نیازهای حفاظت در برابر صاعقه و ولتاژ شدید را پوشش میدهد؟
ارستر V10 3-pole + NPE 280 V برای حفاظت در برابر surge (ولتاژ گذرا) طراحی شده است و عملکرد خوبی دارد. اما برای محافظت در برابر جریان مستقیم صاعقه یا ولتاژهای بسیار شدید ممکن است نیاز به ارستر ترکیبی (Type 1 + Type 2) یا تجهیزات تخصصیتر باشد. انتخاب مناسب تجهیزات بر اساس شرایط شبکه و ریسک باید توسط متخصص انجام شود. - آیا باید پیش از ارستر، فیوز یا breaker گذاشت؟
بله — طبق دیتاشیت، حداکثر حفاظت اضافه جریان برای شبکه ورودی (mains-side overcurrent protection) برابر با ۱۲۵ A اعلام شده است.
یعنی باید تابلو برق دارای فیوز یا breaker مناسب باشد تا در صورت بروز خطا یا اضافهبار، حفاظت اضافه نیز فعال شود. - آیا بعد از وقوع surge باید ارستر را تعویض کرد؟ چطور متوجه شویم؟
بله — ارستر به گونهای طراحی شده که پس از بارگذاری شدید یا تخلیه surge ممکن است عملکردش کاهش یابد. توصیه میشود پس از هر بار نوسان شدید یا صاعقه، وضعیت ارستر را بررسی کنید.
ضمناً برای حفظ ایمنی، نصب و بررسی باید توسط فرد ذیصلاح انجام شود.
