سرج_ارستر ترکیبی نوع ۱+۲، ۳ پل، برای شبکه_های TN-Cکد فنی 5096877

سرج_ارستر ترکیبی نوع ۱+۲، ۳ پل، برای شبکه_های TN-C

سرج ارستر OBO کد 5096877 سه‌فاز TN-C

توضیح کوتاه محصول:

معرفی کلی

کد کالا (Item no.):5096877
مدل / نوع: MCD 50-B 3
نوع حفاظتی: ترکیبی Type 1 + Type 2 (کلاس I+II)
تعداد پل: ۳ پل (برای شبکه TN-C)
ولتاژ نامی AC: 230 V AC
نوع شبکه: TN-C
درجه حفاظت: IP20

موجودی محصول:

فروخته شده:200

باقی مانده:200

نمودار تغییرات قیمت

تضمین کیفیت

ارسال سریع

تضمین قیمت

ضمانت کالا

به دلیل نوسانات بالای ارزی جهت دریافت قیمت با تلفن‌های ذیل تماس حاصل فرمایید

قیمت تمام شده محصول

پیشنهاد ما برای خرید

توضیحات

سرج‌ ارستر ترکیبی نوع ۱+۲، ۳ پل، برای شبکه‌های TN-C

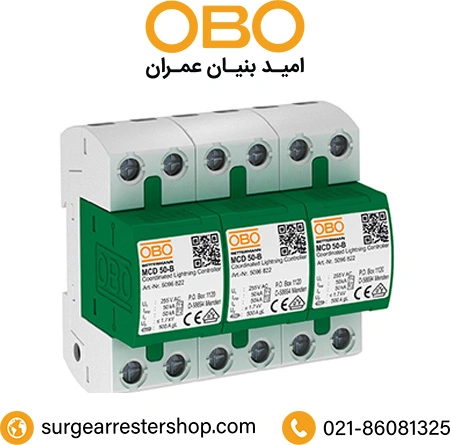

سرج ارستر ترکیبی OBO با کد فنی 5096877، مدل MCD 50-B 3، یک محافظ اضافه ولتاژ ترکیبی با کلاس حفاظتی Type 1 + Type 2 است که برای شبکه‌های سه‌فاز TN-C طراحی شده است. این دستگاه به‌صورت سه‌پل (۳ پل) بوده و با ولتاژ کاری مداوم 255 V AC آماده نصب بر روی ریل DIN 35 mm است. در محیط‌های صنعتی و ساختمانی که حفاظت در برابر صاعقه، ولتاژ گذرا و اضافه ولتاژ حیاتی است، این محصول یک انتخاب قوی محسوب می‌شود.پس اگر به دنبال خرید انواع سرج ارستر تایپ 1 و 2 هستید و یا می‌خواهید از قیمت انواع سرج ارستر صنعتی، ساختمانی و خورشیدی مطلع شوید همراه ما باشید.

نکات برجسته

حفاظت از شبکه TN-C با طراحی مخصوص برای استاندارد شبکه TN-C.
کلاس حفاظتی ترکیبی Type 1 + Type 2 (کلاس I+II) که پوشش گسترده‌تری در برابر تخلیه صاعقه و ولتاژهای گذرا فراهم می‌آورد.
جریان تخلیه صاعقه تا 50 kA (10/350µs) هر پل و مجموعاً تا 150 kA (10/350µs) برای کل مجموعه.
سطح حفاظت ولتاژ (Up) ≤ 1.7 kV که به معنی کاهش خطر آسیب به تجهیزات حساس است.
نصب روی ریل DIN‌35 با ساختار ماژولار، مناسب تابلوهای برق صنعتی.

توضیح کامل محصول

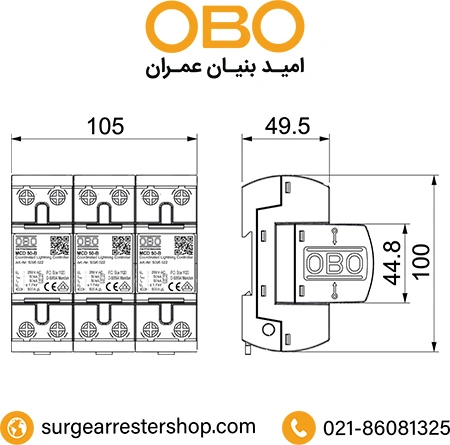

محصول MCD 50-B 3 با کد 5096877 شامل سه پل هماهنگ شده برای فازها است که به‌صورت مجموعه‌ای آماده اتصال عرضه می‌شود. این دستگاه برای نقطه ورود شبکه (LPZ 0→2) مطابق با استانداردهای ‎IEC 62305 و ‎EN 61643‑11 طراحی شده است. ابعاد این محصول تقریباً 100 mm طول × 105 mm عرض × 69 mm ارتفاع است.

ساختار و ویژگی‌ها

این محصول مشتمل بر سه عدد ماژول MCD 50-B-OS برای فازهای L1، L2 و L3 و یک ماژول MCD 125-B/NPE برای مسیر نول به PE است که به‌صورت آماده نصب عرضه می‌شوند.
این ماژول‌ها برای کاربرد در شبکه‌های TN-S و TT طراحی شده‌اند و مطابق با مفهوم زون حفاظتی LPZ 0→2 عمل می‌کنند.

کاربردها

تابلوهای اصلی ورودی شبکه در ساختمان‌های صنعتی یا اداری که از سیستم TN-C استفاده می‌کنند.
مراکز داده، تاسیسات حساس، پروژه‌های با حفاظت صاعقه بالا.
ساختمان‌های واقع در مناطق صاعقه‌گیر یا که نیاز به حفاظت اضافه ولتاژ دارند.

نحوه نصب و نگهداری محصول

نصب

دستگاه را در نزدیک‌ترین نقطه ورود شبکه به تابلو نصب نمایید تا بیشترین محافظت ایجاد شود.
روی ریل DIN 35 نصب کنید و از محکم بودن ماژول‌ها اطمینان حاصل کنید.
مطابق نقشه، فازها (L1, L2, L3) را به پل‌های مربوطه وصل نموده و هادی PEN در شبکه TN-C را به هادی مربوطه متصل نمایید.
برای ایمنی بیشتر، از فیوز پشتیبان با ظرفیت تا 500 A gL/gG استفاده کنید.
پس از نصب، وضعیت نمایشگر یا عملکرد دستگاه را کنترل کنید (اگر موجود است) و از سلامت آن اطمینان حاصل نمایید.

نگهداری

هر ۶ تا ۱۲ ماه عملکرد نمایشگر وضعیت یا نورهای نشان‌دهنده را بررسی کنید؛ در صورت مشاهده خرابی یا هشدار، باید اقدام به تعویض نمایید.
محل نصب باید تهویه مناسبی داشته باشد، و از نصب در محیط‌های مرطوب، دارای خاک زیاد یا دمای بسیار بالا خودداری گردد.
در صورت وقوع صاعقه شدید یا اضافه ولتاژ غیرمعمول، بلافاصله دستگاه را بررسی نمایید.
ورد شدید صاعقه یا نوسان بالا، عملکرد دستگاه را بررسی کرده و در صورت نیاز تعویض نمایید.

دلایل خرید سرج ارستر ترکیبی OBO با کد فنی 5096877

برای پروژه‌هایی که نیاز به محافظت بالا در برابر اضافه ولتاژ و جریان صاعقه دارند، این محصول انتخاب مطمئنی است.
طراحی مناسب برای شبکه‌های TN-C، که در بسیاری از ساختمان‌های قدیمی یا تأسیسات خاص استفاده می‌شود.
سطح حفاظت ولتاژ پایین (≤ 1.7 kV) که ریسک آسیب به تجهیزات را کاهش می‌دهد.
برند معتبر OBO با سابقه درخشان در حوزه حفاظت، ارائه اطمینان بیشتر.
نصب سریع و کم‌هزینه در مقایسه با راهکارهای حفاظتی پیچیده‌تر.

نحوه نگهداری و مراقبت

ثبت تاریخ نصب، تاریخ آخرین سرویس و بازدید را در دفترچه نگهداری کنید.
در محیط تابلو برق، دما، رطوبت، تهویه و وضعیت کلی را دوره‌ای بررسی نمایید.
پس از هر تعمیر یا تغییرات تابلو، وضعیت سالم بودن اتصال زمین و هادی PEN را تأکید نمایید.
در صورت مشاهده هرگونه هشدار، تغییر رنگ، یا عدم عملکرد، دستگاه را تعویض نمایید تا تجهیزات پشت آن محافظت شده بمانند.

سخن انتهایی

اگر به دنبال یک سرج‌ارستر ترکیبی نوع ۱+۲، سه‌ پل ویژه شبکه‌های TN-C هستید، محصول OBO کد 5096877 انتخابی سطح بالا، حرفه‌ای و مطمئن محسوب می‌شود. با جریان تخلیه بسیار بالا، ترکیب حفاظتی جامع، نصب سریع و ساخت برند معتبر، این دستگاه برای پروژه‌های صنعتی، ساختمان‌های حساس و سیستم‌های برق سه‌ فاز مناسب است.

برای خرید سرج ارستر و یا اطلاع از قیمت انواع اسپارک گپ و سرج ارستر برندهای مطرح ایران و دنیا کافیست از طریق تماس با شماره 88857269-021 – 5040338-0901 دفتر از قیمت انواع ارستر و مشاوره رایگان قبل از خرید بهرهمند شوید.گروه صنعتی امید بنیان عمران (پرسیکا و OBO) همواره در کنار شما هستند.

توضیحات تکمیلی

مدل / نوع	MCD 50-B 3
نوع حفاظتی	ترکیبی Type 1 + Type 2 (کلاس I+II)
تعداد پل	۳ پل (برای شبکه TN-C)
شبکه قابل کاربرد	TN-C
ولتاژ نامی AC	230 V AC
ولتاژ مداوم حداکثر (Uc)	255 V AC
جریان ضربه صاعقه (10/350µs) هر پل	50 kA
جریان ضربه صاعقه کل	150 kA
سطح حفاظت ولتاژ (Up)	≤ 1.7 kV
مقاومت اتصال کوتاه	10 kA
نصب	ریل DIN 35 mm
محدوده دمای کاری	-40 °C تا +85 °C
درجه حفاظت	IP20

نظرات (0)

نقد و بررسی‌ها

هنوز بررسی‌ای ثبت نشده است.

.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.

دانلود دیتاشیت

دیتاشیت مربوط به سرج ارستر ترکیبی Surge arrester, 3-pole دانلود

سؤالات متداول (FAQ)

۱. این محصول دقیقاً برای چه شبکه‌هایی مناسب است؟
محصول با کد 5096835 از برند OBO نوع «سه-پل (3-Pole)» است و برای شبکه‌های سه‌فاز طراحی شده است. طبق مشخصات ذکر شده، ولتاژ مداوم کاری تا 255 V AC دارد.
اگر شبکه شما متفاوت (مثلاً شبکه تک فاز یا با ساختار متفاوت) باشد، باید نوع مناسب آن را انتخاب کنید.

۲. تفاوت «کلاس Type 1 + Type 2» یعنی چه؟ چرا مهم است؟
کلاس حفاظتی Type 1 + Type 2 به معنی محافظتی است که هم برابر تخلیه‌ بزرگ صاعقه (Type 1) و هم ولتاژهای گذرا ناشی از سوئیچینگ یا اضافه ولتاژهای کمتر (Type 2) طراحی شده است.
این یعنی محصول شما برای حفاظت کامل‌تر در کاربردهای صنعتی و ساختمان‌های حساس مناسب‌تر است.

۳. آیا نصب این محافظ نیاز به دانش تخصصی دارد؟
بله. نصب آن باید در تابلو ورودی شبکه اصلی انجام شود و باید با رعایت استانداردهای مربوطه باشد (مثل اتصال درست به ریل DIN، رعایت اتصال زمین، فاصله مناسب، محافظ بکاپ فیوز و …).
در دیتاشیت محصول آمده که نصب روی ریل DIN35 است.
اگر نصاب یا مهندس برق آموزش دیده این کار را انجام دهد، عملکرد محافظ تضمین می‌شود.

۴. چه زمانی باید این سرج‌ارستر را تعویض کرد؟
اگر پس از نصب نمایشگر وضعیت (Visual Function Display) دستگاه وضعیت «خارج از سرویس» یا «خرابی» نشان دهد، یا پس از وقوع جریان شدید صاعقه و اضافه ولتاژ، عملکرد آن کاهش‌یافته باشد — بهتر است تعویض شود.
همچنین اگر دستگاه در محیطی با دمای بالا یا شرایط نامناسب نصب شده باشد، عمر مفید ممکن است کاهش یابد.

۵. چه معیارهایی را در انتخاب این محافظ باید لحاظ کرد؟

تحمل جریان ضربه صاعقه (مثلاً 50 kA برای هر پل) را بررسی کنید.
سطح حفاظت ولتاژ (Up) را بدانید — هرچه کمتر باشد، محافظت بهتر است.
مطابقت با استانداردهای بین‌المللی (مثلاً EN 61643-11) را تأیید کنید.
مناسب بودن برای نوع شبکه شما (TN-C، TN-S، TT) را بررسی نمایید.
شرایط نصب مانند فضای تابلو، مسیر کابل، تهویه و اتصال زمین را رعایت کنید.

۶. آیا این محصول برای مصارف خانگی هم مناسب است یا فقط صنعتی؟
با توجه به تحمل جریان بالا و طراحی برای شبکه سه‌فاز، این محافظ بیشتر برای کاربردهای صنعتی، مراکز داده، ساختمان‌های تجاری یا پروژه‌هایی است که نیاز به حفاظت بسیار قوی دارند.
در پروژه‌های خانگی ممکن است محافظ با ظرفیت کمتر کافی باشد.
